ROTARY KOATER涂布机操作单元介绍

2014/1/15 10:00:01

  英国RK旋转涂布打稿机ROTARY KOATER基本单元可带一个工作站或两个工作站(工作站指:帮助达到受印物(卷筒料)与涂料等接触完成涂布或印刷、复合等功能的机构,如:凹印/柔印等工作头组件,以下我们会对每一个工作机构作具体之介绍。

  卷筒料宽度

  本机器可接受的卷筒料宽度达到305mm.

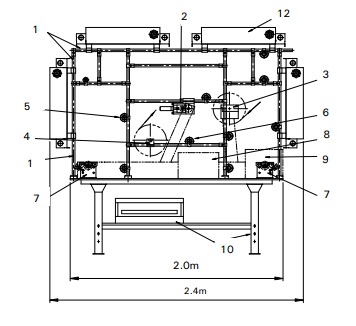

  1.主体框架:

  由许多坚固的直径为一寸的钢管构成,它们被合理地连接,纵横构建在机器的平台上。而机器的其它附件便根据需要安装在这个框架上的各个适当的部位上。

  2.复合和剥离工作站

  该工作站由一个橡皮辊和一个金属棍构成一个气动操作、压力可调的压合装置。最大的压合力在气压为5.5个bar下可达2.3kg/linear cm.。为适应不同工作要求和卷筒纸运行路线的需要,此工作站能以3种形态(平放,垂直,倒立)安装。顾客还可以根据需要选购一个可电热和温度精确控制的金属辊以提高复合站的性能。

  3.成品收卷站

  该站通过一个可调气动操作离合器驱动,并对卷筒料的张力进行控制。而且该工作站的转轴能顺时针或逆时针转动,所以无论受印物涂层表面朝卷筒轴里面或朝外面进行卷收均可解决。

  4.放卷工作站

  该站在侧面安装了一个可调的制动器对卷筒料压力进行控制。对于复合印刷或其它由于便利性的设计需要,顾客可以增加一个这样的送传站。成品收卷站和放卷工作站均装有一个自动扩伸的夹盘以配合标准内部直径为75mm的卷料筒心轴。对特殊的订单要求我们可提供不同的直径。

  5.惰轮(传输轮)

  8个名义直径为50mm的惰轮在购买时附送,其中2个为可调卷筒料方形辊,2个速接辊。同时我们也能根据某些需要例如柔性差一点的卷筒料印刷而提供直径达75mm的辊子。

  6.卷筒料速度显示器

  通过一个额外的惰轮的感应作用,卷筒料的速度以米/分被显示在马达控制箱上面。当然,这一惰轮装置可被方便地分离并置于主体构架上某一个您认为便利的地方。

ROTARY KOATER涂布机单元介绍

  7.涂布工作站

  顾客可以根据需要(涂布要求)选择一个或两个涂布工作站(ROTARY COATER涂布机基本型只提供一个涂布工作站予顾客)。该站被安装在平台两端的任何一端以便安装各种附加的涂布/印刷头。

  8.动力装置

  标准配置规定,该组件含一个可变速流电主驱动马达(两种型号可供选择:非防爆型和防爆型),功率为:0.56kw,传动比为10:1的蠕动减速齿轮箱(变速箱),这样,卷筒料末端的速度范围可在5到50米/分。其它传动比的齿轮箱也可以提供,这样,最大卷筒料的速度范围可在0.5到90米/分之间。

  非防爆型驱动:指提供适合安装在靠近ROTARY COATER涂布机的墙壁上的速度控制箱。

  防爆型型驱动:指:该驱动的马达按照欧洲标准:EN50-014和非防爆型50-018生产。防爆保证:1区;气体类为2a和2b下的T4温度级;提供适合安装在非危险区的墙壁上的速度控制箱。在控制箱和主机之间设有一个控制电路,由于其分流-二极真空管的安全屏障作用,使得ROTARY COATER涂布机本身有自我安全保护的作用。

  9.控制台

  顾名思义,集:紧急停动,成品收卷站卷物张力控制,机器速度和其它常规性的应用气动控制和仪表于一个控制面板上的控制箱。

  10.工作台组件

  此乃钢制的坚固的工作平台(图片上显示的黑色桌子),它与ROTARY COATER涂布机的主体构架和涂布工作站紧密结合,并在其上的二层置有一个抗重压的可锁抽屉,方便了涂布/印刷圆辊、工具和其它附件的存储。
